安裝指導

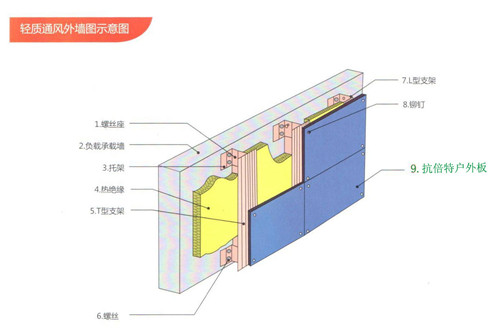

抗倍特戶外板的外墻系統由一下部分組成：抗倍特戶外板，龍骨骨架，鏈接龍骨到結構上的錨固件，鏈接板材與龍骨的緊固件，保溫材料等。

連接結構的骨架系統為主要受力結構，豎向結構的間距為410mm，使用通用的型鋼，龍骨必須做防腐處理。豎向龍骨的截面尺寸根據當?shù)夭煌脑O(shè)計荷載選用。龍骨的截面寬度一般不宜小于60mm，高度根據受力設定而定。

豎向的龍骨通過支座連接的結構上，支座可以焊接到結構上的預埋件。當對舊的建筑物進行改建時，由于沒有預埋件，可使用化學錨栓將支座固定到結構件上，根據現場的拉拔實驗和設計荷載確定錨固件的使用。外墻不得使用普通膨脹螺栓。支座的間距同樣需要通過荷載計算確定。

板材與龍骨之間通過自攻螺絲或其他緊固件連接，緊固件必須要有防腐功能。

若抗倍特戶外板外墻系統的后部有墻體，可以在墻體上使用保溫材料做成外墻外保溫的方式。對新建的建筑物，也可以在系統的后部使用輕質隔墻，然后在隔墻內部做保溫處理。

板材的鏈接可以使用聚氨酯密封膠填縫，針頭使用專用的材料補休。

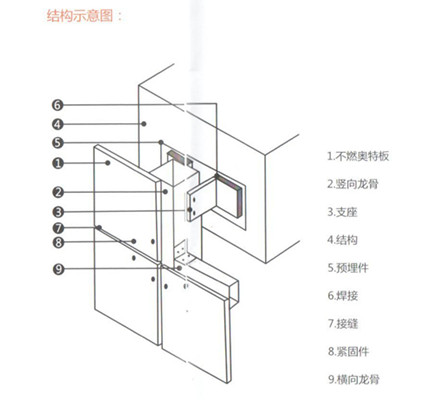

外墻系統結構細節

1、標記固定的位置

2、板材預鉆孔

3、在龍骨上鉆孔。將板材固定后（可以首先固定兩個固定點），在板材預鉆孔的地方鉆穿龍骨。

4、尺寸要求：

   緊固件離半邊的距離：35 - 50mm;

   板材的接縫：6 - 15mm;

   緊固件橫向間距：410mm左右，根據龍骨變化;

   緊固件離半角的距離：80 - 16mm;

   緊固件之間的距離：350 - 400mm;

   龍骨離板角距離：不大于350mm;

   滴水線尺寸：25mm;

   窗臺板遮擋距離：25mm;
